Weitere Anleitungen
Außerhalb unserer Produktkategorien Absorber, Diffusoren und Bass Traps, haben wir hier Anleitungen mit Fotos und Videos zur Hilfe bei der Montage weiterer Artikel gesammelt. Die detaillierten Montageanleitungen für unsere zusätzlichen Lösungen helfen dabei, Drum Shields, Mobile Walls oder Drum Shields schnell und unkompliziert aufzubauen.
Tipp:
Alle Anleitungen für unsere Produkte sind als pdf-Download verfügbar!
Installation
Alle zur Installation benötigten Materialien sind im Lieferumfang enthalten. Es muss also kein zusätzliches Equipment bei der Montage besorgt werden. Alle Produkte sind unkompliziert und leicht zu installieren. Zusätzlich findet man im Lieferumfang eine Anleitung, die den Aufbau und die Installation der Produkte erleichtert.
Montagevideos
Anleitungen
Die Anleitung "Mobile Wall" ist für die folgenden Produkte geeignet:
Alle t.akustik Mobile Walls
Die Anleitung "Drum Shields" ist für die folgenden Produkte geeignet:
Alle t.akustik Drum Shields
Für den Aufbau der Vocal Booth werden zwei Personen benötigt. Bei Personen unter 180 cm Körpergröße empfehlen wir eine Leiter zur Installation bereit zu halten.
Unboxing
Das Paket mit Vorsicht öffnen! Spitze Gegenstände, die zu tief in das Paket gesteckt werden, können zu ersten Schäden an der mobile wall führen. Es gilt beim Öffnen lange, spitze Gegenstände zu vermeiden!
Ware entnehmen
Entnehmen Sie die Ware vorsichtig. Schaumstoffelemente (3), Fuß (1), Stangen (3) und Gewinde (4) nebeneinander auf den Boden legen.
Bodenplatte verschrauben
Verbinden Sie die Stangen mit Hilfe der Gewindeschrauben mit der Bodenplatte.
Absorber montieren
Die Absorber-Elemente (1,2,3) haben auf der Rückseite einen Schlitz, durch den das Element mit dem Stativ verbunden wird. Stecken Sie die Elemente nacheinander auf das Stativ. Fertig!
Je nach Anwendungsfeld kann man bei Bedarf die Höhe und Anzahl der Elemente beliebig verändern.
Unboxing
Das Paket mit Vorsicht öffnen! Spitze Gegenstände, die zu tief in das Paket gesteckt werden, können zu Schäden an den Drum Shields führen. Es gilt beim Öffnen lange, spitze Gegenstände zu vermeiden!
Ware entnehmen
Entnehmen Sie die Ware vorsichtig. Die Plexiglas-Platten sind mit einer Schutzfolie versehen, entfernen Sie die Schutzfolie und entnehmen Sie die Verbindungsstücke.
Platten verbinden
Entnehmen sie die Verbindungsteile (Schienen). Befestigen Sie ein Verbindungselement entlang der Außenkanten der Plexiglasscheibe 1. Verbinden Sie die Scheibe 1 mit Scheibe 2, indem Sie Plexiglasscheibe 2 ebenfalls in das Verbindungselement schieben.
Aufbau
Bauen Sie die Drum-Shields in einem Halbkreis angeordnet um das Schlagzeug. Fertig!
Unboxing
Die Pakete (3) mit Vorsicht öffnen! Spitze Gegenstände, die zu tief in das Paket gesteckt werden, können zu Schäden an der Vocal Booth führen. Es gilt beim Öffnen lange, spitze Gegenstände zu vermeiden!
Ware entnehmen
Entnehmen Sie die Ware vorsichtig. In Paket 1 und 2 befinden sich die Einzelelemente und die Verbindungsstücke des Gerüsts sowie die Flügelschrauben. In Paket drei finden Sie die Außenwände, den Vorhang, eine Plexiglasscheibe und die LED-Leuchte. Sortieren Sie alle Elemente in Gruppen vor der Installation entsprechend der Hinweise in der Gebrauchsanweisung.

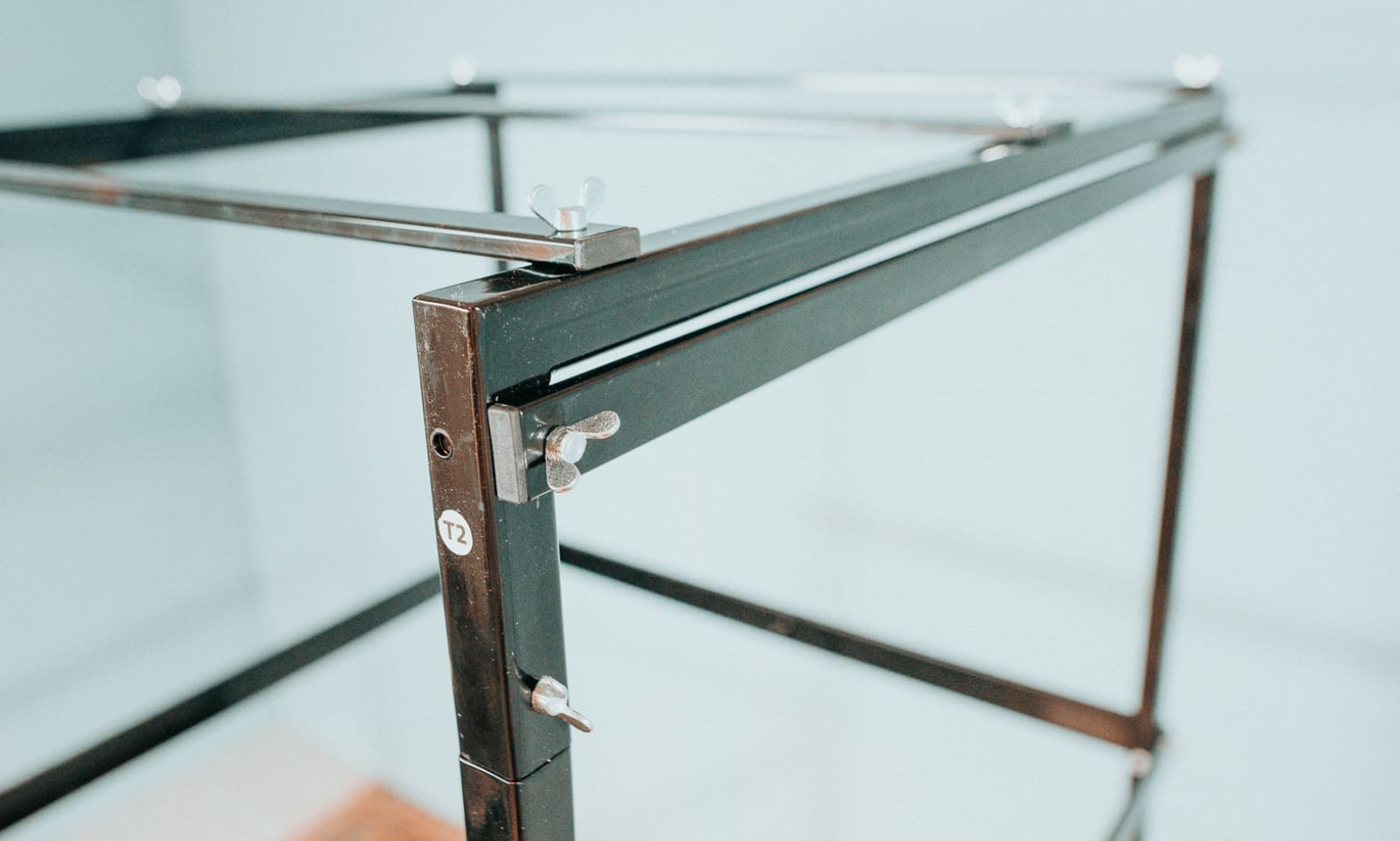

Rahmen montieren: Schritt 1
Folgen Sie den Anweisungen in der Gebrauchsanweisung und montieren Sie zunächst einmal die Grundfläche und somit das erste, untere Element der Vocal Booth, indem Sie die Elemente entsprechend der Gebrauchsanweisung durch Flügelschrauben miteinander verbinden
miteinander verbinden.
Rahmen montieren: Schritt 2
Folgen Sie weiter den Anweisungen in der Gebrauchsanweisung und montieren Sie die zweite Ebene der Vocal Booth, indem Sie die Elemente entsprechend der Gebrauchsanweisung durch Flügelschrauben miteinander verbinden.
Rahmen montieren: Schritt 3
Folgen Sie weiter den Anweisungen in der Gebrauchsanweisung und montieren Sie die dritte Ebene der Vocal Booth, indem Sie die Elemente entsprechend der Gebrauchsanweisung durch Flügelschrauben miteinander verbinden.
Schaumstoffelemente und Plexiglasscheibe montieren
Montieren Sie die Schaumstoffelemente am Gerüst, indem sie die Magnete auf den Querleisten des Gerüsts andrücken. Entfernen Sie die Schutzfolie der Plexiglasscheibe und installieren Sie diese, indem Sie entsprechend der Gebrauchsanleitung auch dieses Element mit den Magneten am Gerüst befestigen.
LED-Leuchte montieren
Installieren Sie die LED-Leuchte, indem Sie diese aus der Verpackung nehmen, mit Batterien bestücken und an der mittleren Querleiste der Vocal Booth mit Hilfe der Magneten befestigen.
Vorhang montieren
Installieren Sie den Vorhang, indem Sie diesen aus der Verpackung entnehmen und auf das Element P2 ziehen, bevor Sie die vordere Querleiste (P2) mit Flügelschrauben befestigen. Fertig!
